整个生产过程可以概括为：原料准备 → 高压灌注 → 熟化定型 → 脱模处理 → 表面加工。

1. 原料准备

双组分原料：聚氨酯硬泡原料通常由两种化学液体组成，存放在不同的料罐中。

A组分（聚醚多元醇）：通常称为“白料”，是形成泡沫主体的基础。

B组分（异氰酸酯）：通常称为“黑料”，与A组分发生化学反应，生成聚氨酯并释放气体（发泡）。

添加剂：原料中还会添加催化剂、发泡剂、稳定剂等，以精确控制泡沫的密度、流动性、固化速度以及最终产品的物理性能。

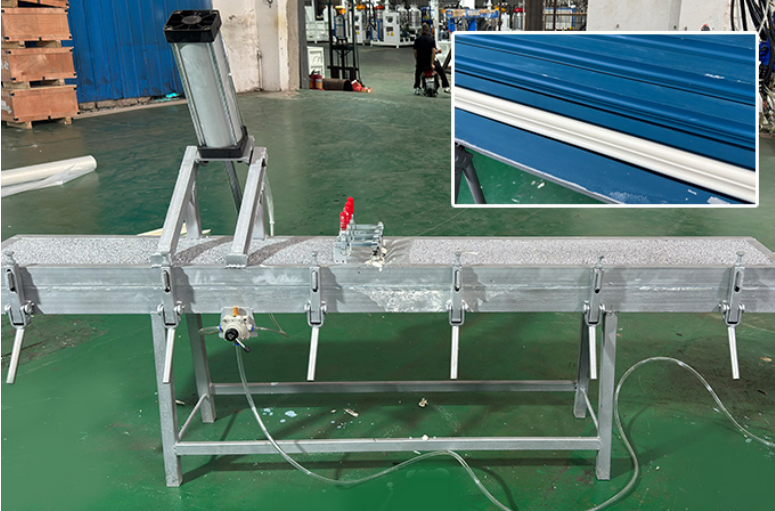

模具：制造仿木踢脚线需要高精度的钢制或铝制模具。模具内腔雕刻有精美的木纹纹理，这些纹理会在发泡过程中直接复制到踢脚线表面。

2. 高压灌注与发泡（核心环节）

这是聚氨酯高压发泡机大显身手的阶段。

设备预热：发泡机需要提前预热，确保A、B料桶和输料管路保持最佳工作温度（通常根据原料要求设定，如40±5°C）。

计量与混合：

发泡机通过高精度计量泵，按特定比例（如1:1）将A、B两种组分从料桶中抽出。

两种组分在高压（通常150-200 bar） 下被推入一个被称为“混合头”的装置中。高压使得料液剧烈碰撞、瞬间混合均匀。

高压混合的优势：相比于低压机，高压机能实现无搅拌混合，避免了气泡，混合更充分，成品密度更均匀，表面纹理更清晰。

灌注：混合头将混合好的液料快速、精确地注入预先准备好的、并涂有脱模剂的密闭模具中。注射量需要精确计算，以刚好填满型腔为宜。

3. 熟化定型

液料在模具内迅速发生化学反应，开始发泡、膨胀，并充满整个模具型腔。

在化学反应和模具温度的作用下，聚氨酯会在几十秒到几分钟内初步固化定型（熟化）。

模具通常带有温控系统，以保证最佳的反应条件。

4. 脱模与后处理

开模脱模：待产品完全固化后，打开模具，将成型的踢脚线毛坯取出。

清理修边：刚脱模的产品周边会有因模具合模线产生的少量飞边（毛刺），需要人工或机器进行修整清理。

5. 表面加工（实现“仿木”效果的关键）

此时的踢脚线是素色的，需要进行表面处理才能拥有逼真的木纹效果。

底漆处理：对毛坯进行打磨，然后喷涂底漆，填充微小毛孔，形成平整基面。

纹理制作：主要采用热转印工艺。

弗雷特聚氨酯仿木发泡机，广泛应用于家具，家装仿木硬质聚氨酯泡沫，装饰材料、仿真石、地板、板材、工艺品、镜框等行业，拥有“合成木材”之美称，代替日益紧缺的天然木材。具有极佳的流动性脱模性，密度可调性能尤为优异。将本组合聚醚与聚合MDI反应，制品表面细腻、无气泡表面硬度高，尺寸稳定性好，密度可根据客户要求定制具体指标。
